spark算子

Spark的算子的分类

从大方向来说,Spark 算子大致可以分为以下两类:

     1)Transformation 变换/转换算子:这种变换并不触发提交作业,完成作业中间过程处理。

Transformation 操作是延迟计算的,也就是说从一个RDD 转换生成另一个 RDD 的转换操作不是马上执行,需要等到有 Action 操作的时候才会真正触发运算。

     2)Action 行动算子:这类算子会触发 SparkContext 提交 Job 作业。

Action 算子会触发 Spark 提交作业(Job),并将数据输出 Spark系统。

从小方向来说,Spark 算子大致可以分为以下三类:

1)Value数据类型的Transformation算子,这种变换并不触发提交作业,针对处理的数据项是Value型的数据。

2)Key-Value数据类型的Transfromation算子,这种变换并不触发提交作业,针对处理的数据项是Key-Value型的数据对。

3)Action算子,这类算子会触发SparkContext提交Job作业。

1)Value数据类型的Transformation算子

一、输入分区与输出分区一对一型

1、map算子

2、flatMap算子

3、mapPartitions算子

4、glom算子

二、输入分区与输出分区多对一型

5、union算子

6、cartesian算子

三、输入分区与输出分区多对多型

7、grouBy算子

四、输出分区为输入分区子集型

8、filter算子

9、distinct算子

10、subtract算子

11、sample算子

12、takeSample算子

五、Cache型

13、cache算子

14、persist算子

2)Key-Value数据类型的Transfromation算子

一、输入分区与输出分区一对一

15、mapValues算子

二、对单个RDD或两个RDD聚集

单个RDD聚集

16、combineByKey算子

17、reduceByKey算子

18、partitionBy算子

   两个RDD聚集

19、Cogroup算子

三、连接

20、join算子

21、leftOutJoin和 rightOutJoin算子

 3)Action算子

一、无输出

22、foreach算子

二、HDFS

23、saveAsTextFile算子

24、saveAsObjectFile算子

三、Scala集合和数据类型

25、collect算子

26、collectAsMap算子

27、reduceByKeyLocally算子

28、lookup算子

29、count算子

30、top算子

31、reduce算子

32、fold算子

33、aggregate算子

     1. Transformations 算子

(1) map

将原来 RDD 的每个数据项通过 map 中的用户自定义函数 f 映射转变为一个新的元素。源码中 map 算子相当于初始化一个 RDD, 新 RDD 叫做 MappedRDD(this, sc.clean(f))。

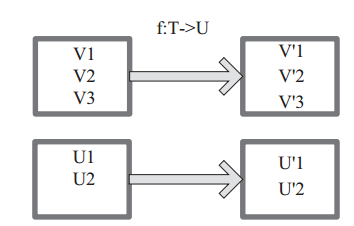

     图 1中每个方框表示一个 RDD 分区,左侧的分区经过用户自定义函数 f:T->U 映射为右侧的新 RDD 分区。但是,实际只有等到 Action算子触发后,这个 f 函数才会和其他函数在一个stage 中对数据进行运算。在图 1 中的第一个分区,数据记录 V1 输入 f,通过 f 转换输出为转换后的分区中的数据记录 V’1。

图1    map 算子对 RDD 转换

    (2) flatMap

     将原来 RDD 中的每个元素通过函数 f 转换为新的元素,并将生成的 RDD 的每个集合中的元素合并为一个集合,内部创建 FlatMappedRDD(this,sc.clean(f))。

图 2 表 示 RDD 的 一 个 分 区 ,进 行 flatMap函 数 操 作, flatMap 中 传 入 的 函 数 为 f:T->U, T和 U 可以是任意的数据类型。将分区中的数据通过用户自定义函数 f 转换为新的数据。外部大方框可以认为是一个 RDD 分区,小方框代表一个集合。 V1、 V2、 V3 在一个集合作为 RDD 的一个数据项,可能存储为数组或其他容器,转换为V’1、 V’2、 V’3 后,将原来的数组或容器结合拆散,拆散的数据形成为 RDD 中的数据项。

图2     flapMap 算子对 RDD 转换

    (3) mapPartitions

      mapPartitions 函 数 获 取 到 每 个 分 区 的 迭 代器,在 函 数 中 通 过 这 个 分 区 整 体 的 迭 代 器 对整 个 分 区 的 元 素 进 行 操 作。 内 部 实 现 是 生 成

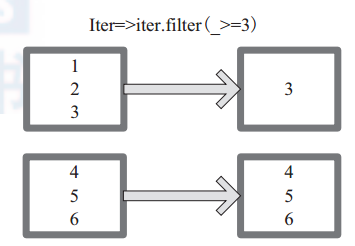

MapPartitionsRDD。图 3 中的方框代表一个 RDD 分区。图 3 中,用户通过函数 f (iter)=>iter.f ilter(_>=3) 对分区中所有数据进行过滤,大于和等于 3 的数据保留。一个方块代表一个 RDD 分区,含有 1、 2、 3 的分区过滤只剩下元素 3。

图3  mapPartitions 算子对 RDD 转换

(4)glom

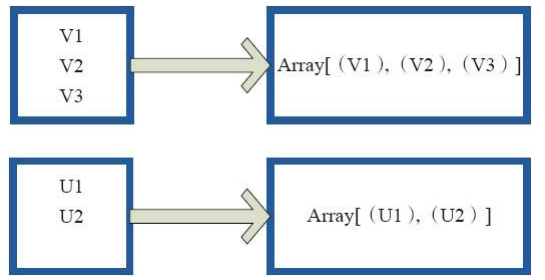

glom函数将每个分区形成一个数组,内部实现是返回的GlommedRDD。 图4中的每个方框代表一个RDD分区。图4中的方框代表一个分区。 该图表示含有V1、 V2、 V3的分区通过函数glom形成一数组Array[(V1),(V2),(V3)]。

图 4   glom算子对RDD转换

     (5) union

      使用 union 函数时需要保证两个 RDD 元素的数据类型相同,返回的 RDD 数据类型和被合并的 RDD 元素数据类型相同,并不进行去重操作,保存所有元素。如果想去重

可以使用 distinct()。同时 Spark 还提供更为简洁的使用 union 的 API,通过 ++ 符号相当于 union 函数操作。

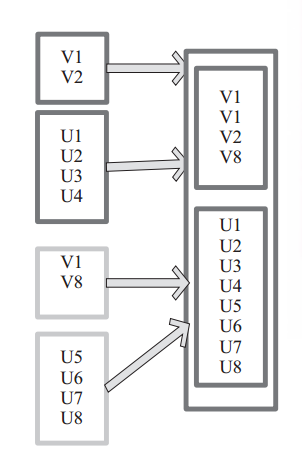

     图 5 中左侧大方框代表两个 RDD,大方框内的小方框代表 RDD 的分区。右侧大方框代表合并后的 RDD,大方框内的小方框代表分区。

含有V1、V2、U1、U2、U3、U4的RDD和含有V1、V8、U5、U6、U7、U8的RDD合并所有元素形成一个RDD。V1、V1、V2、V8形成一个分区,U1、U2、U3、U4、U5、U6、U7、U8形成一个分区。

图 5  union 算子对 RDD 转换

(6) cartesian

       对 两 个 RDD 内 的 所 有 元 素 进 行 笛 卡 尔 积 操 作。 操 作 后, 内 部 实 现 返 回CartesianRDD。图6中左侧大方框代表两个 RDD,大方框内的小方框代表 RDD 的分区。右侧大方框代表合并后的 RDD,大方框内的小方框代表分区。图6中的大方框代表RDD,大方框中的小方框代表RDD分区。

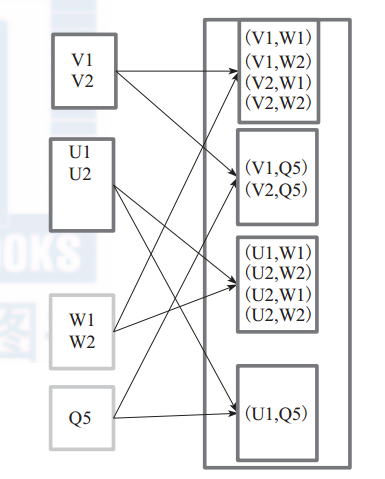

      例 如: V1 和 另 一 个 RDD 中 的 W1、 W2、 Q5 进 行 笛 卡 尔 积 运 算 形 成 (V1,W1)、(V1,W2)、 (V1,Q5)。

       图 6  cartesian 算子对 RDD 转换

(7) groupBy

groupBy :将元素通过函数生成相应的 Key,数据就转化为 Key-Value 格式,之后将 Key 相同的元素分为一组。

函数实现如下:

1)将用户函数预处理:

val cleanF = sc.clean(f)

2)对数据 map 进行函数操作,最后再进行 groupByKey 分组操作。

     this.map(t => (cleanF(t), t)).groupByKey(p)

其中, p 确定了分区个数和分区函数,也就决定了并行化的程度。

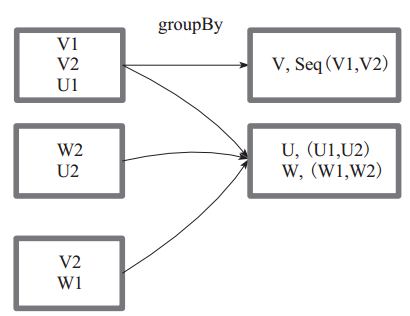

图7 中方框代表一个 RDD 分区,相同key 的元素合并到一个组。例如 V1 和 V2 合并为 V, Value 为 V1,V2。形成 V,Seq(V1,V2)。

图 7 groupBy 算子对 RDD 转换

(8) filter

    filter 函数功能是对元素进行过滤,对每个 元 素 应 用 f 函 数, 返 回 值 为 true 的 元 素 在RDD 中保留,返回值为 false 的元素将被过滤掉。 内 部 实 现 相 当 于 生 成 FilteredRDD(this,sc.clean(f))。

    下面代码为函数的本质实现:

    deffilter(f:T=>Boolean):RDD[T]=newFilteredRDD(this,sc.clean(f))

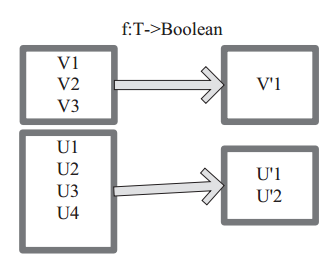

图 8 中每个方框代表一个 RDD 分区, T 可以是任意的类型。通过用户自定义的过滤函数 f,对每个数据项操作,将满足条件、返回结果为 true 的数据项保留。例如,过滤掉 V2 和 V3 保留了 V1,为区分命名为 V’1。

图 8  filter 算子对 RDD 转换

(9)distinct

distinct将RDD中的元素进行去重操作。图9中的每个方框代表一个RDD分区,通过distinct函数,将数据去重。 例如,重复数据V1、 V1去重后只保留一份V1。

图9  distinct算子对RDD转换

(10)subtract

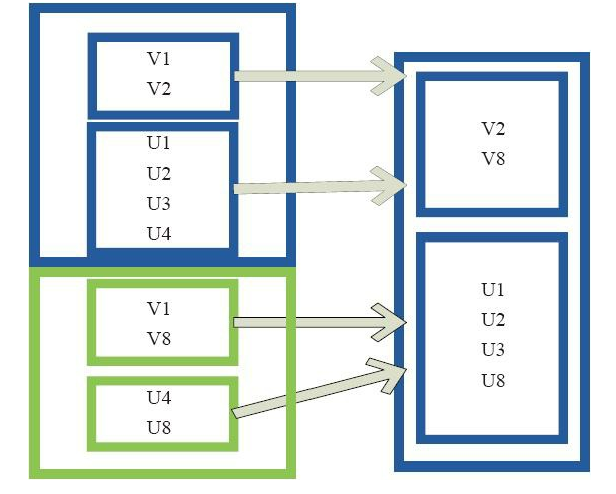

subtract相当于进行集合的差操作,RDD 1去除RDD 1和RDD 2交集中的所有元素。图10中左侧的大方框代表两个RDD,大方框内的小方框代表RDD的分区。 右侧大方框

代表合并后的RDD,大方框内的小方框代表分区。 V1在两个RDD中均有,根据差集运算规则,新RDD不保留,V2在第一个RDD有,第二个RDD没有,则在新RDD元素中包含V2。

图10   subtract算子对RDD转换

(11) sample

       sample 将 RDD 这个集合内的元素进行采样,获取所有元素的子集。用户可以设定是否有放回的抽样、百分比、随机种子,进而决定采样方式。内部实现是生成 SampledRDD(withReplacement, fraction, seed)。

函数参数设置:

‰   withReplacement=true,表示有放回的抽样。

‰   withReplacement=false,表示无放回的抽样。

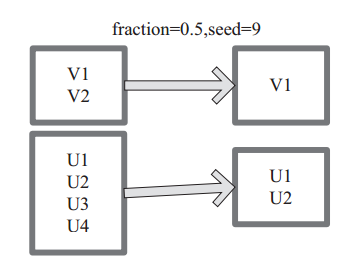

图 11中 的 每 个 方 框 是 一 个 RDD 分 区。 通 过 sample 函 数, 采 样 50% 的 数 据。V1、 V2、 U1、 U2、U3、U4 采样出数据 V1 和 U1、 U2 形成新的 RDD。

图11  sample 算子对 RDD 转换

(12)takeSample

takeSample()函数和上面的sample函数是一个原理,但是不使用相对比例采样,而是按设定的采样个数进行采样,同时返回结果不再是RDD,而是相当于对采样后的数据进行

Collect(),返回结果的集合为单机的数组。

图12中左侧的方框代表分布式的各个节点上的分区,右侧方框代表单机上返回的结果数组。 通过takeSample对数据采样,设置为采样一份数据,返回结果为V1。

图12    takeSample算子对RDD转换

(13) cache

     cache 将 RDD 元素从磁盘缓存到内存。 相当于 persist(MEMORY_ONLY) 函数的功能。

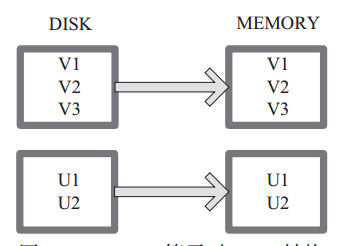

     图13 中每个方框代表一个 RDD 分区,左侧相当于数据分区都存储在磁盘,通过 cache 算子将数据缓存在内存。

图 13 Cache 算子对 RDD 转换

(14) persist

      persist 函数对 RDD 进行缓存操作。数据缓存在哪里依据 StorageLevel 这个枚举类型进行确定。 有以下几种类型的组合(见10), DISK 代表磁盘,MEMORY 代表内存, SER 代表数据是否进行序列化存储。

下面为函数定义, StorageLevel 是枚举类型,代表存储模式,用户可以通过图 14-1 按需进行选择。

persist(newLevel:StorageLevel)

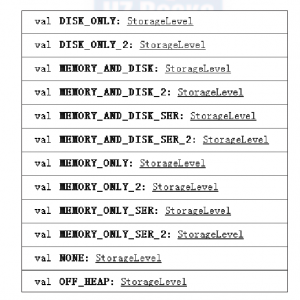

图 14-1 中列出persist 函数可以进行缓存的模式。例如,MEMORY_AND_DISK_SER 代表数据可以存储在内存和磁盘,并且以序列化的方式存储,其他同理。

图 14-1  persist 算子对 RDD 转换

图 14-2 中方框代表 RDD 分区。 disk 代表存储在磁盘, mem 代表存储在内存。数据最初全部存储在磁盘,通过 persist(MEMORY_AND_DISK) 将数据缓存到内存,但是有的分区无法容纳在内存,将含有 V1、 V2、 V3 的RDD存储到磁盘,将含有U1,U2的RDD仍旧存储在内存。

      图 14-2   Persist 算子对 RDD 转换

(15) mapValues

      mapValues :针对(Key, Value)型数据中的 Value 进行 Map 操作,而不对 Key 进行处理。

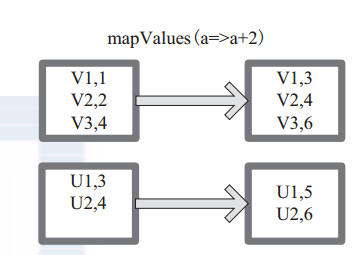

    图 15 中的方框代表 RDD 分区。 a=>a+2 代表对 (V1,1) 这样的 Key Value 数据对,数据只对 Value 中的 1 进行加 2 操作,返回结果为 3。

图 15   mapValues 算子 RDD 对转换

(16) combineByKey

下面代码为 combineByKey 函数的定义:

combineByKey[C](createCombiner:(V) C,

mergeValue:(C, V) C,

mergeCombiners:(C, C) C,

partitioner:Partitioner,

mapSideCombine:Boolean=true,

serializer:Serializer=null):RDD[(K,C)]

说明:

‰   createCombiner: V => C, C 不存在的情况下,比如通过 V 创建 seq C。

‰   mergeValue: (C, V) => C,当 C 已经存在的情况下,需要 merge,比如把 item V

加到 seq C 中,或者叠加。

 mergeCombiners: (C, C) => C,合并两个 C。

‰   partitioner: Partitioner, Shuff le 时需要的 Partitioner。

‰   mapSideCombine : Boolean = true,为了减小传输量,很多 combine 可以在 map

端先做,比如叠加,可以先在一个 partition 中把所有相同的 key 的 value 叠加,

再 shuff le。

‰   serializerClass: String = null,传输需要序列化,用户可以自定义序列化类:

例如,相当于将元素为 (Int, Int) 的 RDD 转变为了 (Int, Seq[Int]) 类型元素的 RDD。图 16中的方框代表 RDD 分区。如图,通过 combineByKey, 将 (V1,2), (V1,1)数据合并为( V1,Seq(2,1))。

图 16  comBineByKey 算子对 RDD 转换

(17) reduceByKey

     reduceByKey 是比 combineByKey 更简单的一种情况,只是两个值合并成一个值,( Int, Int V)to (Int, Int C),比如叠加。所以 createCombiner reduceBykey 很简单,就是直接返回 v,而 mergeValue和 mergeCombiners 逻辑是相同的,没有区别。

    函数实现:

    def reduceByKey(partitioner: Partitioner, func: (V, V) => V): RDD[(K, V)]

= {

combineByKey[V]((v: V) => v, func, func, partitioner)

}

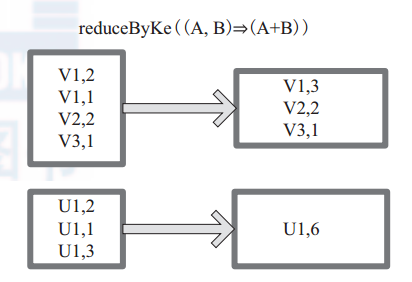

图17中的方框代表 RDD 分区。通过用户自定义函数 (A,B) => (A + B) 函数,将相同 key 的数据 (V1,2) 和 (V1,1) 的 value 相加运算,结果为( V1,3)。

图 17 reduceByKey 算子对 RDD 转换

(18)partitionBy

partitionBy函数对RDD进行分区操作。

函数定义如下。

partitionBy(partitioner:Partitioner)

如果原有RDD的分区器和现有分区器(partitioner)一致,则不重分区,如果不一致,则相当于根据分区器生成一个新的ShuffledRDD。

图18中的方框代表RDD分区。 通过新的分区策略将原来在不同分区的V1、 V2数据都合并到了一个分区。

图18  partitionBy算子对RDD转换

 (19)Cogroup

   cogroup函数将两个RDD进行协同划分,cogroup函数的定义如下。

cogroup[W](other: RDD[(K, W)], numPartitions: Int): RDD[(K, (Iterable[V], Iterable[W]))]

对在两个RDD中的Key-Value类型的元素,每个RDD相同Key的元素分别聚合为一个集合,并且返回两个RDD中对应Key的元素集合的迭代器。

(K, (Iterable[V], Iterable[W]))

其中,Key和Value,Value是两个RDD下相同Key的两个数据集合的迭代器所构成的元组。

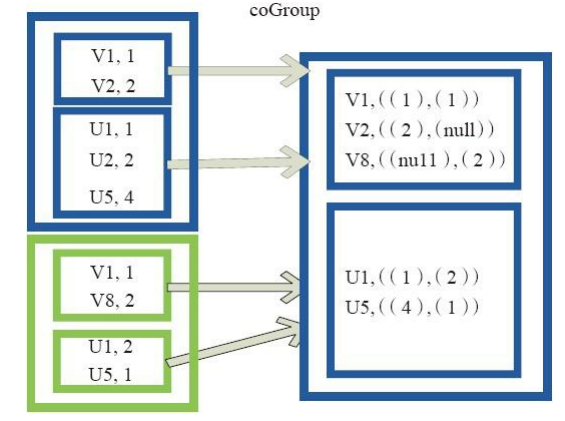

图19中的大方框代表RDD,大方框内的小方框代表RDD中的分区。 将RDD1中的数据(U1,1)、 (U1,2)和RDD2中的数据(U1,2)合并为(U1,((1,2),(2)))。

图19  Cogroup算子对RDD转换

   (20) join

       join 对两个需要连接的 RDD 进行 cogroup函数操作,将相同 key 的数据能够放到一个分区,在 cogroup 操作之后形成的新 RDD 对每个key 下的元素进行笛卡尔积的操作,返回的结果再展平,对应 key 下的所有元组形成一个集合。最后返回 RDD[(K, (V, W))]。

下 面 代 码 为 join 的 函 数 实 现, 本 质 是通 过 cogroup 算 子 先 进 行 协 同 划 分, 再 通 过flatMapValues 将合并的数据打散。

       this.cogroup(other,partitioner).f latMapValues{case(vs,ws) => for(v<-vs;w<-ws)yield(v,w) }

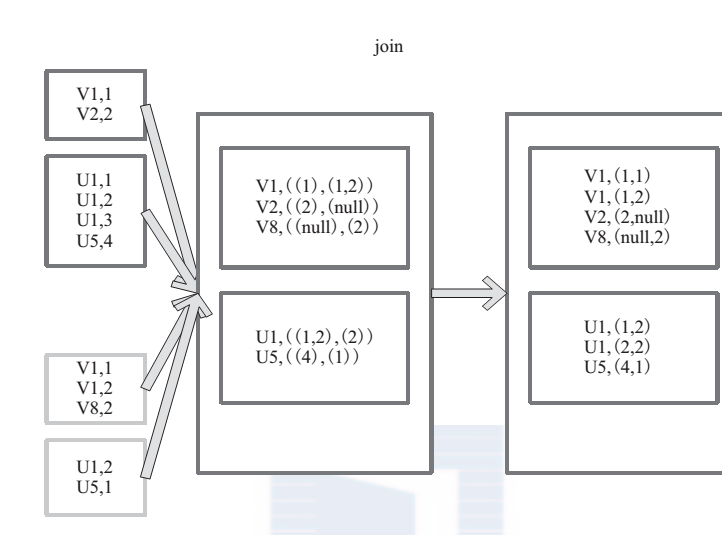

图 20是对两个 RDD 的 join 操作示意图。大方框代表 RDD,小方框代表 RDD 中的分区。函数对相同 key 的元素,如 V1 为 key 做连接后结果为 (V1,(1,1)) 和 (V1,(1,2))。

图 20   join 算子对 RDD 转换

(21)eftOutJoin和rightOutJoin

LeftOutJoin(左外连接)和RightOutJoin(右外连接)相当于在join的基础上先判断一侧的RDD元素是否为空,如果为空,则填充为空。 如果不为空,则将数据进行连接运算,并

返回结果。

下面代码是leftOutJoin的实现。

if (ws.isEmpty) {

vs.map(v => (v, None))

} else {

for (v <- vs; w <- ws) yield (v, Some(w))

}

2. Actions 算子

本质上在 Action 算子中通过 SparkContext 进行了提交作业的 runJob 操作,触发了RDD DAG 的执行。

例如, Action 算子 collect 函数的代码如下,感兴趣的读者可以顺着这个入口进行源码剖析:

/**

* Return an array that contains all of the elements in this RDD.

*/

def collect(): Array[T] = {

/* 提交 Job*/

val results = sc.runJob(this, (iter: Iterator[T]) => iter.toArray)

Array.concat(results: _*)

}

(22) foreach

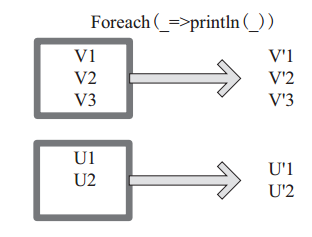

foreach 对 RDD 中的每个元素都应用 f 函数操作,不返回 RDD 和 Array, 而是返回Uint。图22表示 foreach 算子通过用户自定义函数对每个数据项进行操作。本例中自定义函数为 println(),控制台打印所有数据项。

图 22 foreach 算子对 RDD 转换

(23) saveAsTextFile

函数将数据输出,存储到 HDFS 的指定目录。

下面为 saveAsTextFile 函数的内部实现,其内部

通过调用 saveAsHadoopFile 进行实现:

this.map(x => (NullWritable.get(), new Text(x.toString))).saveAsHadoopFile[TextOutputFormat[NullWritable, Text]](path)

将 RDD 中的每个元素映射转变为 (null, x.toString),然后再将其写入 HDFS。

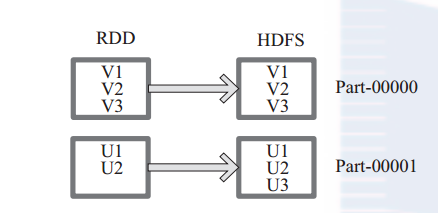

图 23中左侧方框代表 RDD 分区,右侧方框代表 HDFS 的 Block。通过函数将RDD 的每个分区存储为 HDFS 中的一个 Block。

图 23   saveAsHadoopFile 算子对 RDD 转换

  (24)saveAsObjectFile

saveAsObjectFile将分区中的每10个元素组成一个Array,然后将这个Array序列化,映射为(Null,BytesWritable(Y))的元素,写入HDFS为SequenceFile的格式。

下面代码为函数内部实现。

map(x=>(NullWritable.get(),new BytesWritable(Utils.serialize(x))))

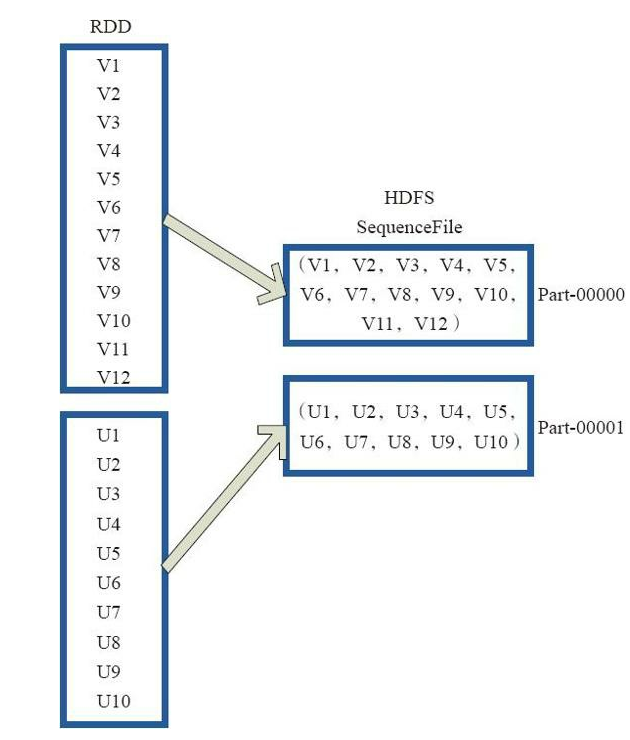

图24中的左侧方框代表RDD分区,右侧方框代表HDFS的Block。 通过函数将RDD的每个分区存储为HDFS上的一个Block。

图24 saveAsObjectFile算子对RDD转换

 (25) collect

collect 相当于 toArray, toArray 已经过时不推荐使用, collect 将分布式的 RDD 返回为一个单机的 scala Array 数组。在这个数组上运用 scala 的函数式操作。

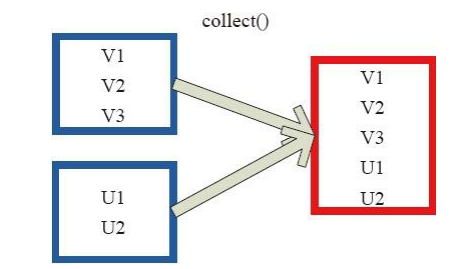

图 25中左侧方框代表 RDD 分区,右侧方框代表单机内存中的数组。通过函数操作,将结果返回到 Driver 程序所在的节点,以数组形式存储。

图 25   Collect 算子对 RDD 转换

(26)collectAsMap

collectAsMap对(K,V)型的RDD数据返回一个单机HashMap。 对于重复K的RDD元素,后面的元素覆盖前面的元素。

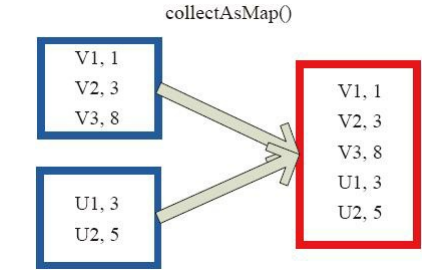

图26中的左侧方框代表RDD分区,右侧方框代表单机数组。 数据通过collectAsMap函数返回给Driver程序计算结果,结果以HashMap形式存储。

图26 CollectAsMap算子对RDD转换

   (27)reduceByKeyLocally

实现的是先reduce再collectAsMap的功能,先对RDD的整体进行reduce操作,然后再收集所有结果返回为一个HashMap。

   (28)lookup

下面代码为lookup的声明。

lookup(key:K):Seq[V]

Lookup函数对(Key,Value)型的RDD操作,返回指定Key对应的元素形成的Seq。 这个函数处理优化的部分在于,如果这个RDD包含分区器,则只会对应处理K所在的分区,然后返回由(K,V)形成的Seq。 如果RDD不包含分区器,则需要对全RDD元素进行暴力扫描处理,搜索指定K对应的元素。

图28中的左侧方框代表RDD分区,右侧方框代表Seq,最后结果返回到Driver所在节点的应用中。

图28  lookup对RDD转换

(29) count

count 返回整个 RDD 的元素个数。

内部函数实现为:

defcount():Long=sc.runJob(this,Utils.getIteratorSize_).sum

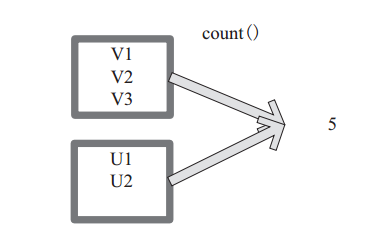

图 29中,返回数据的个数为 5。一个方块代表一个 RDD 分区。

 图29 count 对 RDD 算子转换

(30)top

top可返回最大的k个元素。 函数定义如下。

top(num:Int)(implicit ord:Ordering[T]):Array[T]

相近函数说明如下。

·top返回最大的k个元素。

·take返回最小的k个元素。

·takeOrdered返回最小的k个元素,并且在返回的数组中保持元素的顺序。

·first相当于top(1)返回整个RDD中的前k个元素,可以定义排序的方式Ordering[T]。

返回的是一个含前k个元素的数组。

(31)reduce

reduce函数相当于对RDD中的元素进行reduceLeft函数的操作。 函数实现如下。

Some(iter.reduceLeft(cleanF))

reduceLeft先对两个元素<K,V>进行reduce函数操作,然后将结果和迭代器取出的下一个元素<k,V>进行reduce函数操作,直到迭代器遍历完所有元素,得到最后结果。在RDD中,先对每个分区中的所有元素<K,V>的集合分别进行reduceLeft。 每个分区形成的结果相当于一个元素<K,V>,再对这个结果集合进行reduceleft操作。

例如:用户自定义函数如下。

f:(A,B)=>(A._1+”@”+B._1,A._2+B._2)

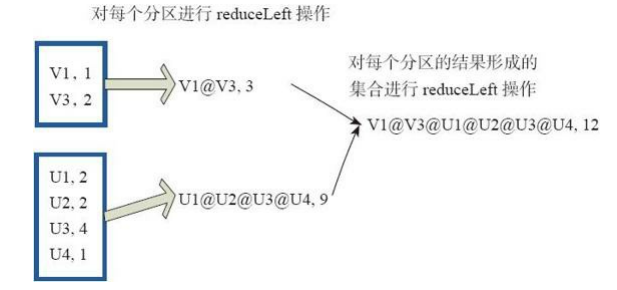

图31中的方框代表一个RDD分区,通过用户自定函数f将数据进行reduce运算。 示例

最后的返回结果为V1@[1]V2U!@U2@U3@U4,12。

图31 reduce算子对RDD转换

(32)fold

fold和reduce的原理相同,但是与reduce不同,相当于每个reduce时,迭代器取的第一个元素是zeroValue。

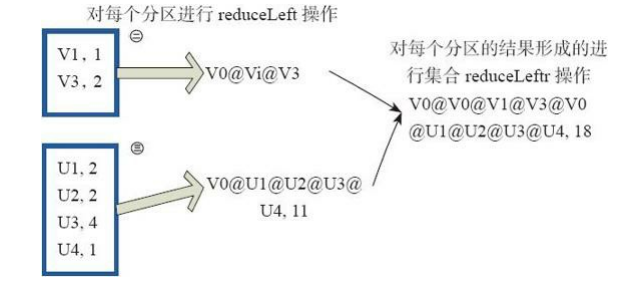

图32中通过下面的用户自定义函数进行fold运算,图中的一个方框代表一个RDD分区。 读者可以参照reduce函数理解。

fold((”V0@”,2))( (A,B)=>(A._1+”@”+B._1,A._2+B._2))

图32  fold算子对RDD转换

   (33)aggregate

   aggregate先对每个分区的所有元素进行aggregate操作,再对分区的结果进行fold操作。

aggreagate与fold和reduce的不同之处在于,aggregate相当于采用归并的方式进行数据聚集,这种聚集是并行化的。 而在fold和reduce函数的运算过程中,每个分区中需要进行串行处理,每个分区串行计算完结果,结果再按之前的方式进行聚集,并返回最终聚集结果。

函数的定义如下。

aggregate[B](z: B)(seqop: (B,A) => B,combop: (B,B) => B): B

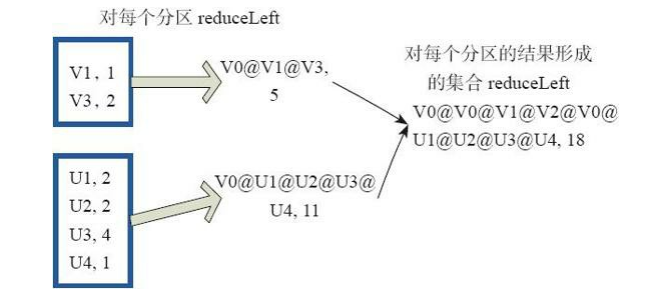

图33通过用户自定义函数对RDD 进行aggregate的聚集操作,图中的每个方框代表一个RDD分区。

rdd.aggregate(”V0@”,2)((A,B)=>(A._1+”@”+B._1,A._2+B._2)),(A,B)=>(A._1+”@”+B_1,A._@+B_.2))

最后,介绍两个计算模型中的两个特殊变量。

广播(broadcast)变量:其广泛用于广播Map Side Join中的小表,以及广播大变量等场景。 这些数据集合在单节点内存能够容纳,不需要像RDD那样在节点之间打散存储。

Spark运行时把广播变量数据发到各个节点,并保存下来,后续计算可以复用。 相比Hadoo的distributed cache,广播的内容可以跨作业共享。 Broadcast的底层实现采用了BT机制。

图33  aggregate算子对RDD转换

②代表V。

③代表U。

accumulator变量:允许做全局累加操作,如accumulator变量广泛使用在应用中记录当前的运行指标的情景。
